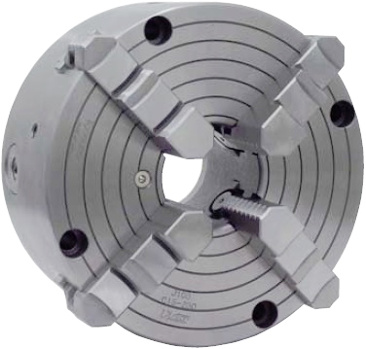

CiS 4ツ爪コンビネーションチャック
インデペンデント(爪単動)とスクロール(爪連動)の機能を備えたチャックです。
スクロールでチャッキング後インデペンデントで微調整し、精密な加工が可能です。
異形ワークの連続加工では、インデペンデントで微調整し、スクロールで着脱することにより、2個目からのチャッキング時間を大幅に短縮できます。
本体後面のD寸法(インロー部)は同サイズのスクロールチャックと同じなので、バックプレートを共用できます。(※タップ穴の追加工は必要です。)
寸法図
寸法表
型 式
A
B
C
D
E
F
H
J
K
L
N
G
G1
d取付ボルト
図面PDF
CiS230
233
108
70
190
210
6
40
100
28
15
29.5
10
12
4-M12×115
CiS273
274
110
90
230
250
6
40
100
28
15
30
10
12
4-M12×115
CiS310
310
119
110
260
285
7
44.5
110
35
18
32.2
10
14
4-M12×125
CiS400
400
135
130
330
362
8
55
130
40
22
33.8
14
17
8-M16×140
CiS460
460
144
150
400
425
8
55
130
40
22
38
14
17
8-M16×150
